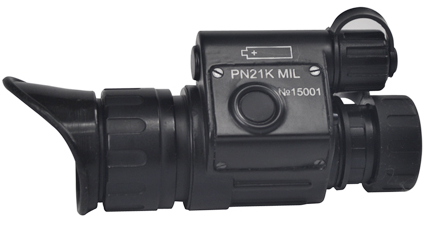

龙威LW-PN21K MIL夜视仪

一、功能描述（图文并茂）

用于夜间自然条件下进行侦察观测，全黑环境中通过红外补光灯也可正常使用

机身采用金属和塑料防潮制造，可用于进行隐蔽的监视和地面活动，夜间地图阅读，设备维修等

可连接1倍或3倍单筒望远镜使用，提高观察效果

内置红外瞄准器，提高瞄准命中率

可装2+ 或 3代 图像增强管

可拆卸式物镜保护罩，方便强光环境中使用

可配装3倍和5倍镜头，增强视场效果

柔软橡胶眼罩

红外补光灯指示器

低电量显示

可配装头戴支架或头盔支架

佩戴头戴支架时，夜视仪可在两眼间左右移动，或水平翻折

通过皮卡汀尼导轨可安装

防潮设计

操作温度范围从-50℃到+50℃，在低温环境时使用对电池类型有限制

二、详细技术参数

放大倍率 1x

视角 32°

分辨率 54 lp

屈光度调节范围 ±3°

电压 1.5 V

电池类型 AA 电池

目镜直径 27 mm

物镜 f/1.25

聚焦范围 0.25-∞ m

探测范围（ 2+/3 代显像增强管） 180 /250 m

最小光照条件（ 2+/3 代显像增强管）0.003-0.0005lx/ 0.0003-0.00005lx

尺寸 105.5х61.3х50.2 mm

重量 0.31kg

三、操作指南（简单的操作说明，可配置少许图片以作说明）

操作说明

警告！在日间开启夜视仪会导致显像管损坏。

未安装滤光片前，严禁在白天或光亮条件下开启夜视仪。

黑暗环境下严禁将夜视仪对准过亮物体。

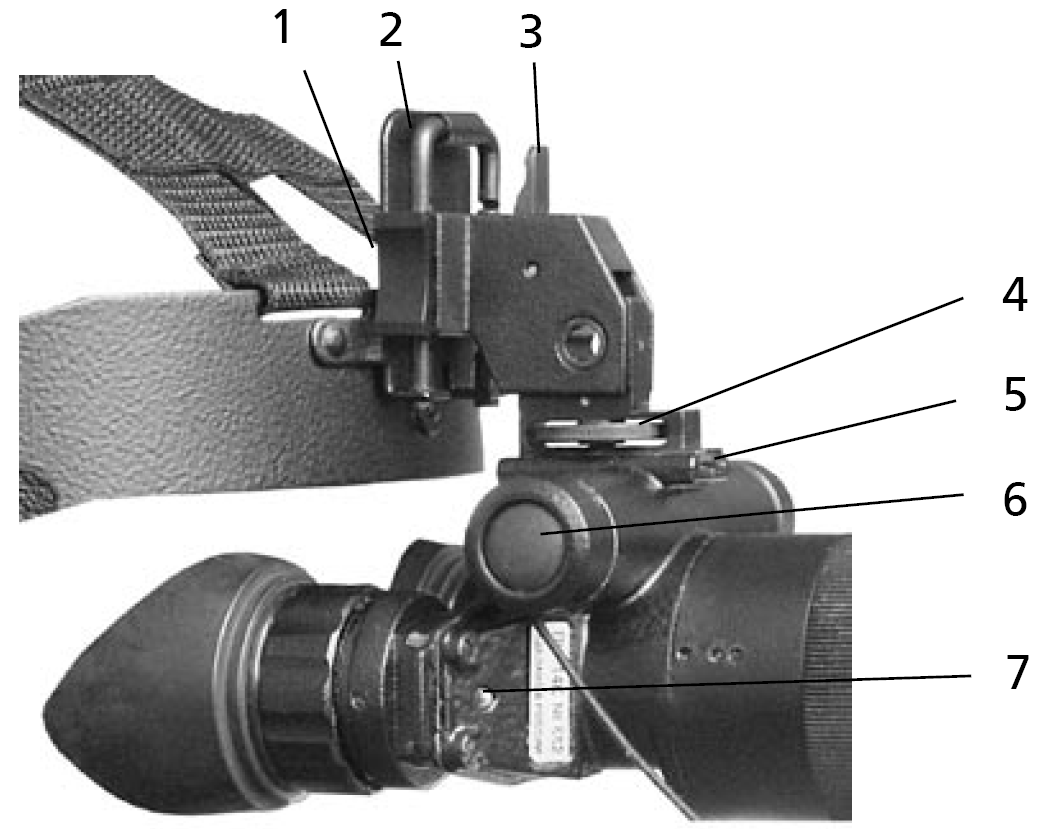

图2 连接托架

1 –固定器; 2 – 导杆; 3 – 紧箍; 4 – 螺钉; 5 – 导杆; 6 – 按钮; 7 – IR补光灯

• 根据正负极指示，装入一节1.5V AA电池。

• 佩戴头戴支架，调整伸缩带至舒适位置。

• 将头戴支架的燕尾槽插入主机的连接托架里，调整舒适度后，松开螺钉4以固定位置。

• 按住固定器1，将夜视仪上下水平移动，调至合适位置后松开固定器。

• 按下按钮6少于1.5秒。检查屏幕图像是否变亮，转动目镜调节图像清晰。转动物镜调焦。

• 如果光照不足，按下ON键至少1.5秒开启红外补光灯，红点开始闪烁。再次按下ON键至少1.5秒关闭红外补光灯，红点熄灭。

• 非必要情况，尽量减少开启补光灯以延长电池寿命。

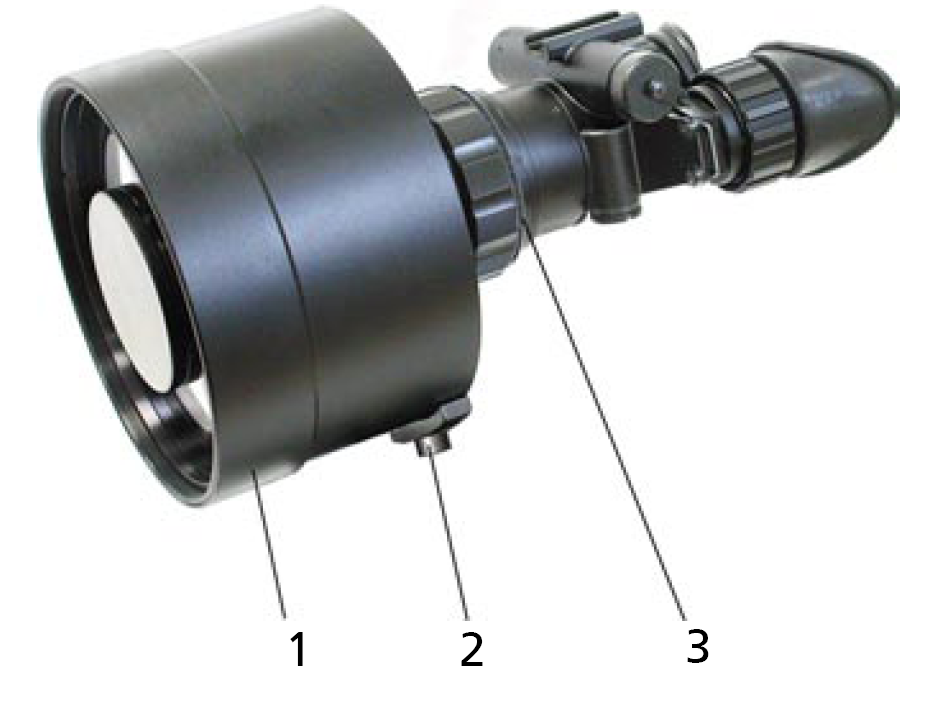

图6 配备8倍镜

1-物镜   2-连接托架   3 调焦环

如需远距离观察，可用长焦距镜头F100、F135和F216替换F27镜头。F216的8倍镜必须安装在三角架上使用。松开调焦环3，调整镜头水平位置。

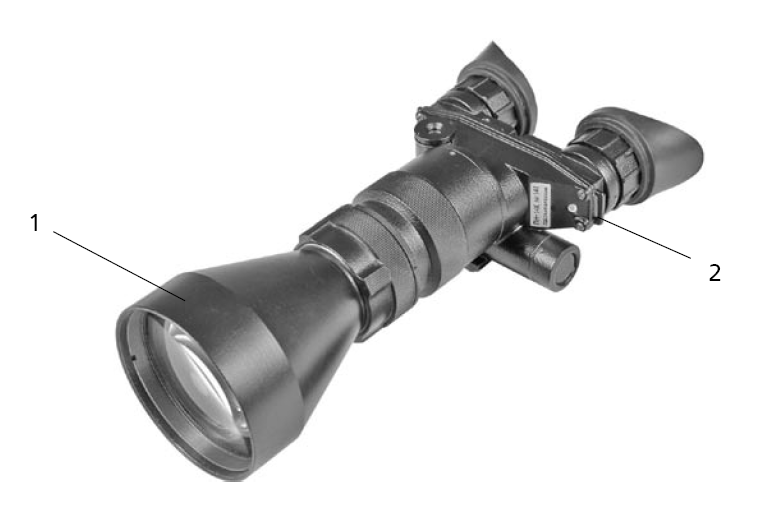

图5 配备4倍镜

物镜F100   2 背带槽

背带从槽2插入并扣上。

如视野中的红点开始闪烁表示电量过低，需及时更换电池。该夜视仪屏幕亮度可自动调节并带有强光保护功能。如观察物体亮度过高，屏幕亮度自动变暗，可关闭设备防止损坏。使用时注意观察干燥器的硅胶颜色，当从蓝变红时，应取出干燥器，倒出硅胶进行冷却，直到颜色变回蓝色。

安装头盔支架

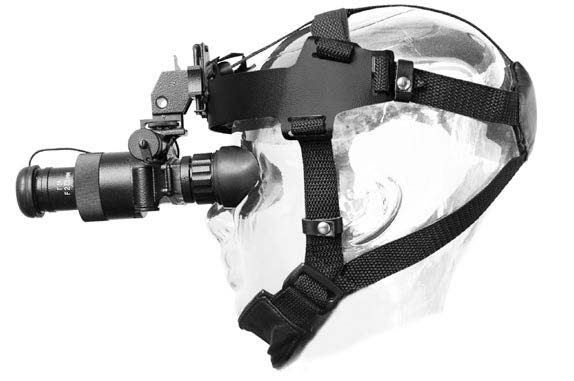

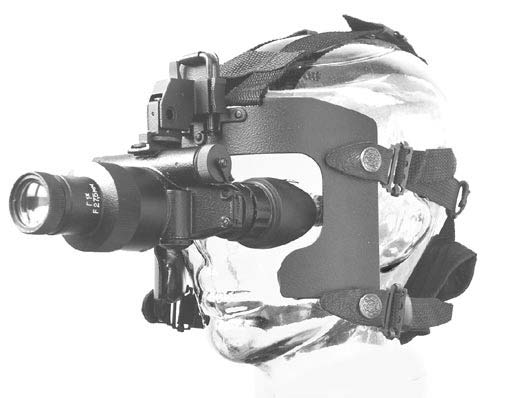

     图3 夜视仪配备护面罩                  图4 夜视仪配备头戴支架

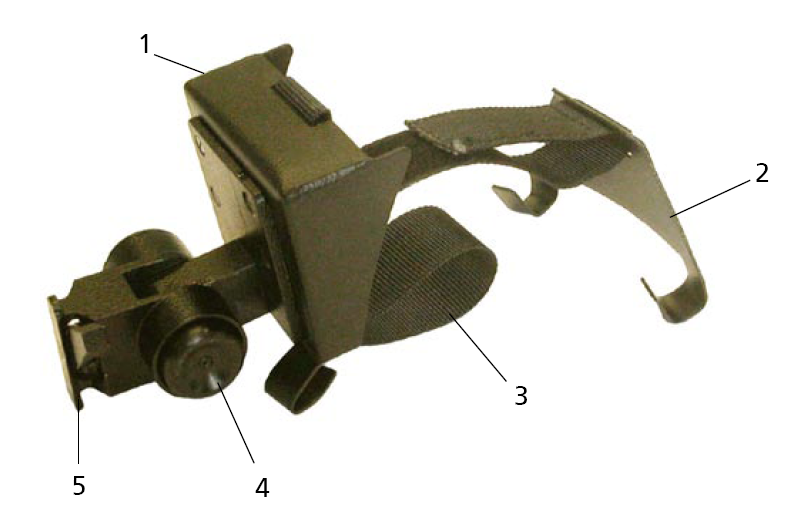

图7 头盔支架

1-前支架   2-吊钩   3-伸缩带   4 -按钮     5-燕尾导轨

头盔支架是由吊钩（图7）连接伸缩带3组成。

将头戴支架的燕尾槽插入主机的连接托架里，调整舒适度后，松开螺钉4以固定位置。

维修和存储

保持设备清洁，避免潮气和温差影响。在潮湿的环境下使用后，需擦拭设备保持干燥。

如果设备从霜冻环境进入室内，建议在1小时后再取出设备使用。

太阳持续直射物镜会损坏涂层。

设备应存储在不低于5℃的环境里，远离热源。

长期存储时应取出电池，防止腐蚀。

清洁镜片时应使用清洁干净的棉布轻轻擦拭。

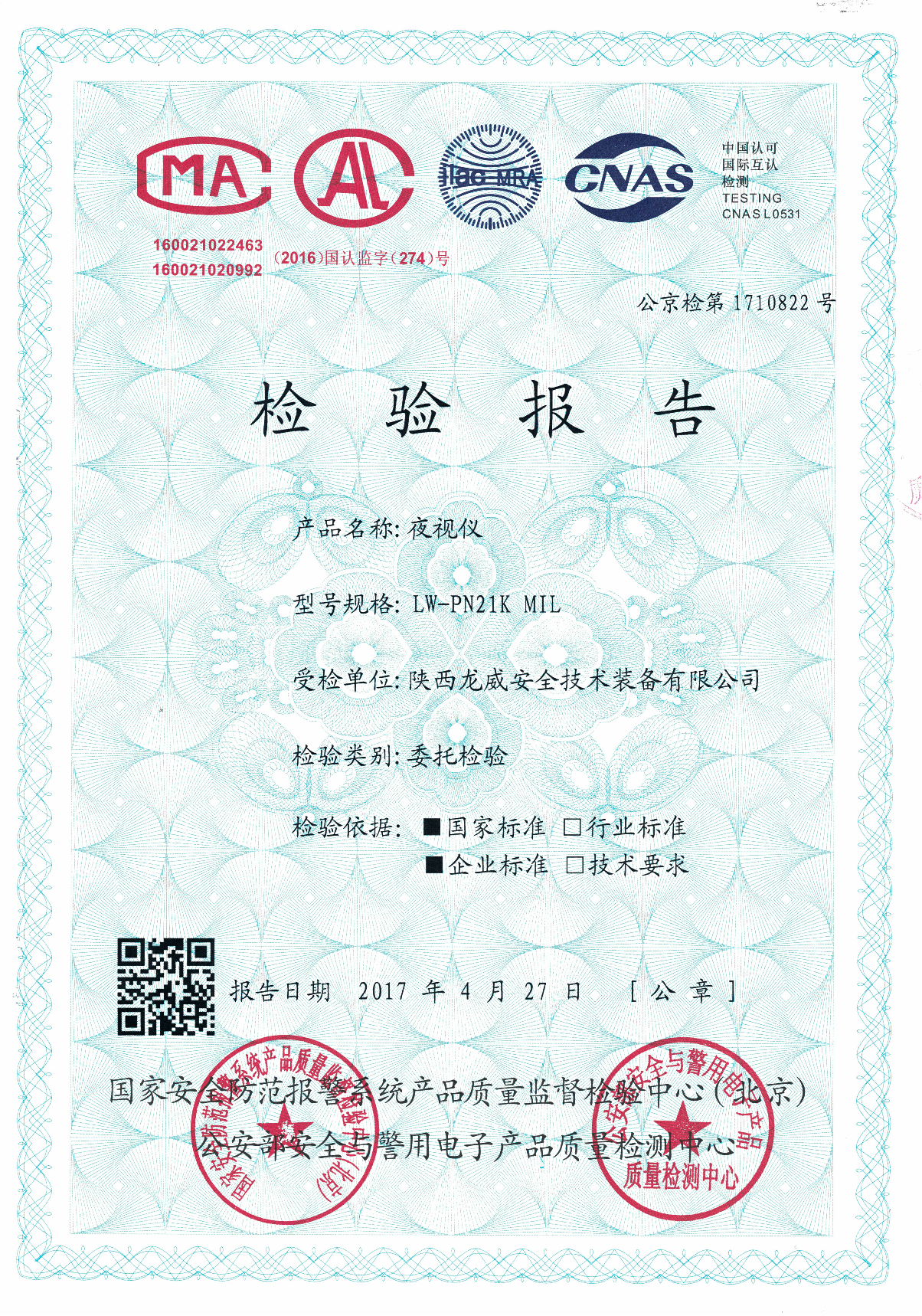

四、产品合格证或检测报告原件封面扫描图片
